烘干机 的详细介绍

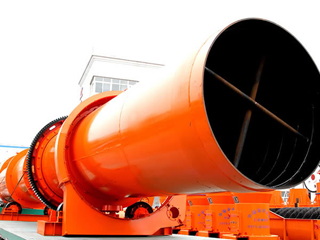

烘干机

烘干机

工业烘干机是对大量物料进行烘干作业常用的机械,河南红星烘干机厂家专业生产烘干设备,本公司有着专门从事烘干设备研发人员,有近30年的烘干设备生产研发经验,欢迎前来我厂选购烘干设备。

销售电话:

0371-67772626
详细介绍

烘干机是一种烘干设备,烘干机的型号和样式多种多样,有家庭使用的,有工业生产使用的烘干机。这里介绍的是工业烘干机,也就是我们常说的回转烘干机。

烘干机

工业烘干机

工业烘干机也叫回转烘干机或转筒烘干机,因为这种烘干机的是由一个筒形外套组成的。筒体放置于地面上的托轮之上,筒体的筒壁上有一周齿轮。齿轮通过电动机来带动,工作过程中筒体会发生旋转,旋转的同时会有热空气通过筒体内。达到烘干物料的目的。

不同烘干机设备的工作流程

回转式烘干机的结构原理图

工业烘干机的工作过程:首先物料经过斗式提升机送到高处的料仓里,料仓里的湿物料慢慢的落在输送机的皮带上。皮带输送机将物料送到烘干机的进料口。在烘干机的进料口一端安放在燃烧室。烘干机的烘干所需要的热量正是由燃烧室所提供的。在最底部有鼓风机,鼓风机可以将燃烧室产生的热量通过鼓风的方式吹到烘干机的筒体内。烘干机卧放于托轮上。筒体呈倾斜角,这样利于物料从高处入口的一端慢慢的流到低处出口的一端。在物料从一端流向另一端的过程中,物料与空气接触,并且被筒壁上的扬料板带到高处并撒下来,热空气与物料充分接触。达到烘干的目的。

由于在烘干过程中热空气也会带走一部分物料,所以在烘干机的尾部配备有旋风收尘器,将尾气中的粉尘收集起来,减小大气污染。

直接传热烘干机:物料与燃烧后的热空气直接接触,多用于物料性质稳定的物料烘干。

间接传热烘干机:物料不与热空气直接接触,热量是通过筒壁传给物料的。多用于物料不能与燃烧后的热气直接接触,或接触后物料的性质会发生变化。所以要采用间接传热的方式。

顺流式烘干机:物料的流动方向和热空气的流动方向一致,所以叫顺流式烘干机。

逆流式烘干机:物料的流动方向和热空气的流动方向相反,所以称为逆流式烘干机。

烘干机的分类

烘干机按照烘干机物料的不同可分为:工业烘干机、气流烘干机、煤泥烘干机、粉煤灰烘干机、回转烘干机、污泥烘干机、转筒烘干机、石英砂烘干机等烘干机设备。

烘干机设备的特点

1、 干燥强度大,由于物料在气流中高度分散,颗粒的全部表面积极为干燥的有效面积。

2、 干燥时间短。

3、 气流干燥器结构简单,占地面积小,易于建造和维修。

4、 处理量大,热效率高。当干燥非结合水时,热效率可达60%。

河南红星烘干机厂家专业生产烘干设备,本公司有着专门从事烘干设备研发人员,有近30年的烘干设备生产研发经验,欢迎前来我厂选购烘干设备。

河南红星烘干机厂家地址:郑州市高新技术产业开发区檀香路8号。

产品参数

规格
(m)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
