悬辊式磨粉机

悬辊式磨粉机

河南红星专业的磨粉机生产厂家生产悬辊式磨粉机、立式磨粉机、R型磨粉机(3R磨粉机,4R磨粉机,5R磨粉机,6R磨粉机)以及摆式磨粉机等制粉设备,广泛适用于矿山破碎、建材价格、化工机械、耐火、制药、染料、水泥破碎等行业加工。

销售电话:

0371-67772626
详细介绍

磨粉机是广泛适用于矿山破碎、建材价格、化工机械、耐火、制药、染料、水泥破碎等行业加工粉末的一种新型制粉设备,产量、能耗均达到和超过部标,居国内先进水平,受到有关专家和各界人士的赞誉。

磨粉机按照结构形式可分为悬辊式磨粉机、摆式磨粉机、立式磨粉机以及R型磨粉机,其中R型磨粉机有可细分为3R磨粉机、4R磨粉机、5R磨粉机、6R磨粉机等,当前这些设备已成为制粉设备企业的首选。

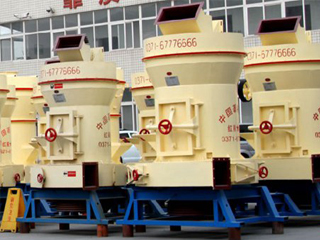

悬辊式磨粉机图片展示

悬辊式破碎机

悬辊式磨粉机的结构及适用范围

悬辊式磨粉机由主机、分析机、管道装置、鼓风机,根据用户需要可以配备破碎机、提升机、振动给料机、电控电机等组成。悬辊式磨粉机广泛适用于莫氏硬度不大于9.4级,湿度在6%以下的非易燃易爆的矿业、化工、冶金、建材等行业320多种物料的高细制粉加工(重晶石、方解石、石灰石、钾长石、陶瓷、矿渣、玻璃、锰矿、铬矿等),成品粒度在80-480目范围内任意调节。通过机内增加的独特装置,还可生产出30-80目的粗粉,产量更高。

摆式磨粉机工作原理

摆式磨粉机基本与雷蒙磨一样,但其内部结构有所不同,摆式磨粉机的磨辊是挂在梅花架上的,在中心轴转动的过程中,磨辊会产生向外的力,由于中心轴转动非常快,磨辊向外的压力也非常大。磨辊可以向外和向里摆动。物料进入摆式磨粉机磨腔后,由铲刀铲起送入磨辊与磨环之间进行碾压,碾压后的粉末随鼓风机的循环风带入分析机,合格细粉随气流入旋风集粉器即为成品,大颗粒物粒落回重磨。循环风返回鼓风机再重复以上过程,余风则进入袋式除尘器净化。

摆式磨粉机内部结构

立式磨粉机性能特点

1、立式磨粉机与其它制粉设备相比同等动力条件下产量提高20--30%,磨辊对物料的碾压力在高压弹簧的作用下提高800---1200Kg。

2、莫氏硬度小于9.3级的矿产物料均可加工粉碎。

3、立式磨粉机成品粒度范围广、粒径最粗可达0.613毫米(30目)、粒径一般可达0.033毫米(425目)、少部分物料最细可达到0.013毫米(1000目)。

4、分析机调整方便。

6、研磨装置采用重叠式多级密封,密封性能好。

R型磨粉机介绍

3R磨粉机,4R磨粉机,5R磨粉机,6R磨粉机的风选气流是在风机--磨壳--旋风分离器--风机内循环流动作业的,所以比高速离心粉碎机粉尘少,操作车间清洁、环境无污染。

磨粉机维修与保养

磨粉机各轴承均使用1号MOS2润滑脂或ZN——2钠苦润滑脂进行润滑,磨辊轴每1班加油一次,主机中心轴轴承每4班加油一次,鼓风机轴承每一个月加油一次。轴承室温升最高不得超过70℃,发现轴承过热应卸开清洗轴承及轴承室等附件清洗一次。装拆时应注意:主机主轴下端的两个圆螺母,与三角带轮接触的是左旋螺纺纹,外侧的是右旋纹。磨辊轴承采用的是两个向心推力圆锥滚子轴承,因此安装时,应通过增减端盖与轴承室端面之间垫片的厚度来保证轴承有合理的轴向游隙(0.25~0.35)。

河南红星专业的磨粉机生产厂家生产悬辊式磨粉机、立式磨粉机、R型磨粉机(3R磨粉机、4R磨粉机、5R磨粉机、6R磨粉机)以及摆式磨粉机等制粉设备。

产品参数

型号
参数
4525 4119
进料粒度(mm) ≤30 ≤25
成品粒度(mm) 0.125-0.044 0.125-0.044
不同物料细度班产(t) 16-176 8-78
中心轴转速(r/min) 82 105
磨环直径(mm) 1770 1400
磨辊直径(mm) 450 410
磨辊高度(mm) 250 190
主机电机 y315m-4-132 y280s-4-75
风机电机 y315m-4-132 y250m-4-75
分析器电机 y160m-4-18.5 yct200-4B-7.5
