圆振动筛
  • 40年品质保障
  • 国家环保标准
  • 24h免费定制方案

圆振动筛

  • 进料粒度进料粒度≤150mm -适用范围-

    碳酸钙粉碎加工、石膏粉加工、电厂脱硫、非金属矿制粉、煤粉制备等。

  • 生产能力生产能力≤100t/h -处理物料-

    大理岩,方解石,青石,磷矿石,石灰岩、石膏等物料。

免费咨询

欢迎到厂参观考察 预约热线:0371-67772727

圆振动筛产品简介

圆振动筛工作时,两电机同步反向旋转使激振器产生反向激振力,迫使筛体带动筛网做纵向运动,使其上的物料受激振力而周期性向前抛出一个射程,从而完成物料筛分作业。适宜采石场筛分砂石料,也可供选煤、选矿、建材、电力及化工等行业作产品分级用。

圆振动筛别称震动筛,其筛机主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。圆振动筛有多层筛网,大多用于筛分砂石等颗粒物料。一般用于砂石生产线中。可以同时筛分出不出粒级的产品,底部的产品粒度较细,筛分不合格的产品经过输送机再送到细碎设备重新破碎,依次循环往复。

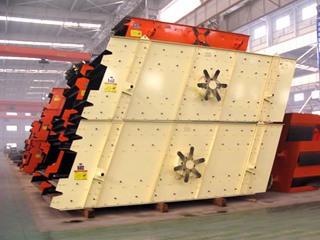

圆振动筛图片

圆振动筛

圆振动筛的适用范围

圆振动筛是河南振动筛生产厂家自行研制的一种新型、高产的筛分设备,其筛网品种多,有编织网、板网、聚胺脂网和条缝网等,这使其可用于冶金、矿山、煤炭、建材、电力、化工等行业,尤以冶金行业用途较为广泛,是高炉槽下、焦化厂、选矿厂常用的筛分机械。

圆振动筛优势

  • 结构简单,经济易用

    圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,使用简单,故障率低,维护方便,经济易用。

  • 筛分效率高,噪音小

    圆振动筛采用弹簧钢编织筛网或冲孔筛板,激振力强,筛分效率高,不易堵孔,且振动噪音小,坚固耐用。

  • 配置先进,使用寿命长

    圆振动筛配置先进,结构合理,采用振动电机作为激振源,动力十足,高产耐用,设备故障率低,使用寿命长。

圆振动筛工作原理

圆振动筛工作原理

如何提高振动筛的筛分效率

大型振动筛增加了振动力和振幅,使筛板对物料的冲击应力和剪切应力增大以克服矿粒之间的粘着力,也减少了筛面的堵塞,使被筛物料快速完成松散、分层和透筛。由于筛子作业条件的改善,提高了筛分效率。筛分实践证明,减少单位筛面上物料量可改善筛分效率。当筛面上实际物料量为筛子能力的约80%时。筛子筛分效率 。当用筛子做分级设备时,由于细粒级多,应保证有足够筛分面积和适当加长筛面,使长宽比在2:1以上有利于提高振动筛的筛分效率。

近年来,圆振动筛在选煤过程中发挥着重要作用。因为圆振动筛的投资和运行成本较低,所以国内中小型选煤企业都有能力使用。圆振动筛利用泥水的处理,有利于保护环境。此外,用户选用圆振动筛具有明显的经济效益。随着采矿业和采煤业的兴起,圆振动筛以其独特的优势被越来越多的厂家选用。

河南振动筛生产厂家地址:郑州市高新 产业开发区檀香路8号。

型号参数

型号规格 筛网
层数
筛网面积
(㎡)
筛孔尺寸
(mm)
最大进料尺寸
(mm)
处理能力
(m³/h)
振动功率
(r/min)
双振幅
(mm)
电机功率
(kw)
筛面倾角
(°)
筛面
规格
(mm)
外形尺寸
(长×宽×高)(mm)
2YK1230 2 7.2 4-50 200 12-78 800-970 6 6P   7.5KW 20 1200×3000 3430×1860×870
3YK1230 3 10.8 4-50 200 13-80 800-970 6 6P   7.5KW 20 1200×3000 3570×1860×1210
2YK1237 2 8.88 4-50 200 15-86 800-970 6 6P   7.5KW 20 1200×3700 4050×1860×870
3YK1237 3 13.32 4-50 200 16-90 800-970 6 6P   7.5KW 20 1200×3700 4270×1860×1210
2YK1548 2 14.4 5-50 200 22.5-162 800-970 6 6P   11KW 20 1500×4800 5420×2210×1230
3YK1548 3 21.6 5-50 200 22.5-162 800-970 6 6P   15KW 20 1500×4800 5660×2210×1610
4YK1548 4 28.8 5-50 200 22.5-162 800-970 6 6P   18.5KW 20 1500×4800 6230×2210×2060
2YK1854 2 19.44 5-80 200 32-312 800-970 6 6P   22KW 20 1800×5400 5960×2550×1420
3YK1854 3 29.16 5-80 200 32-312 800-970 6 6P   22KW 20 1800×5400 6260×2550×1780
4YK1854 4 38.88 5-80 200 32-336 800-970 6 6P  22KW 20 1800×5400 6830×2550×2160
2YK2160 2 25.2 5-100 200 50-475 970 6 6P   30KW 20 2100×6000 6720×2840×1530
3YK2160 3 37.8 5-100 200 50-475 970 6 6P  30KW 20 2100×6000 7030×2840×1910
4YK2160 4 50.4 5-100 200 50-497 970 6 6P   37KW 20 2100×6000 7300×2840×2380
2YK2460 2 28.8 5-100 200 65-550 970 6 6P   30KW 20 2400×6000 7020×3140×1530
3YK2460 3 43.2 5-100 200 70-620 970 6 6P   37KW 20 2400×6000 7300×3140×1910
4YK2460 4 57.6 5-100 200 80-680 970 6 6P   45KW 20 2400×6000 7600×3140×2380
2YK2866 2 31 5-100 200 70-650 970 6 6P   37KW 20 2800×5600 6650×4320×1620
3YK2866 3 47 5-100 200 80-700 970 6 6P   45KW 20 2800×5600 6650×4320×2120
4YK2866 4 62 5-100 200 90-750 970 6 6P   55KW 20 2800×5600 6650×4320×2620
2YK2870 2 39.2 5-100 200 70-680 750 6 8P   22×2KW 20 2800×7000 7600×4320×1620
3YK2870 3 58.8 5-100 200 80-720 750 6 8P   22×2KW 20 2800×7000 7800×4320×2120
