红星机器液压鄂式破石机的液压保险原理介绍

液压鄂式破石机的构造与一般简朴摆动鄂式破石机基本相同,所不同的是以液压油缸的保险 和调整 ,取代了一般鄂式破石机原有的保险装置和调束装置。现河南红星 职员将液压保险,液压调整与分段启动的原理分述如下:

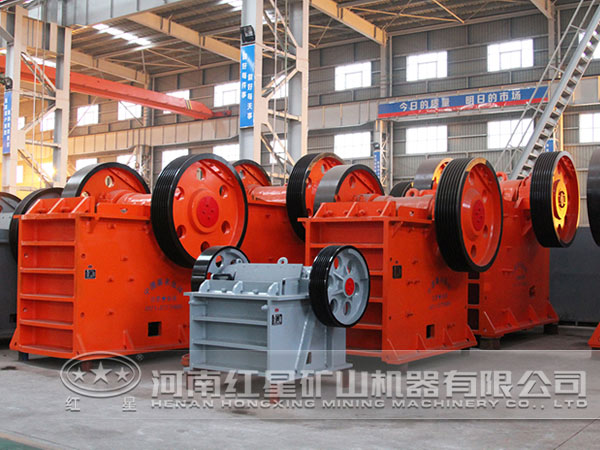

鄂式破碎机

液压分段启动:

为了降低河南红星鄂式破碎机启动的功率消耗,在偏心轴的两端安装两个液压摩擦离合器。一个摩擦离合器装在皮带轮与偏心轴牢牢咬合,启动河南红星破石机前,先用液压油泵向设置在偏心轴两真个两个油缸中充油,当油压增至29KG/CM时,油缸活塞向偏心轴两端移动,压缩弹簧使离合器脱开。这时启动主电机,带动皮带轮滚动,经20S后,皮带轮达到正常运转,这时皮带轮端油缸中的油卸压流回油箱,离合器闭合,偏心轴与皮带轮一起,再过20S后,飞轮端油缸中的油卸压,离合器闭合,飞轮又与偏心轴一起运转,完成了碎矿机的三步启动,合理的启动能够有效降低鄂式破碎机的功耗

第二液压保险装置:

鄂式破碎机的液压过载保护装置工作方式: 液压保险作用的油缸设置在边杆体中。在破碎设备破石机启动前,先开动液压油泵向连杆体的曲活塞下充油,使油压不超过200KG/CM。然后开动主电机,破石机正常工作。当破碎腔进入非破碎物时,使连杆下油缸的油压超过划定的压力,迫使高压溢流阀打开,使下油缸的油流向上油缸卸压,因而使正在工作的连杆下部,推力板的动鄂休止运动,而主电机,偏心轴及连杆上部照常运转,从而保护了机器 损坏,泊车掏出非破碎物,再重新开车。

第三液压调束装置:

在调整破石机前,先松开连接滑块座与后机架间的螺帽及拉杆弹簧螺帽,再启动油泵,向油缸充油,使活塞推动滑块座向前移动,然后在滑块座与后机架间增减垫片,以调整排矿口的大小,调整后将油卸出,拧紧滑块座与后机架间的螺帽及重新调整拉杆弹簧的螺帽,至此排矿口的调整就已完成。
