斗式提升机
  • 40年品质保障
  • 国家环保标准
  • 24h免费定制方案

斗式提升机

  • 进料粒度提升高度28-80m -处理物料-

    石灰石、方解石、碳酸钙、白云石、重晶石、滑石、石膏、辉绿岩、石英石、膨润土等。

  • 生产能力处理能力7-500m³/h -适用范围-

    主要适用于煤炭、冶金、化工、建材、砂石等多个行业。

免费咨询

欢迎到厂参观考察 预约热线:0371-67772727

斗式提升机产品简介

该提升机具有输送量大,提升高度高,运行平稳可靠,寿命长显著优点,其主要性能及参数符合JB3926----85《垂直斗式提升机》(该标准等效参照了 和国外先进标准),牵引圆环链符合MT36----80《矿用高强度圆环链》,本提升机适于输送粉状,粒状及小块状的无磨琢性及磨琢性小的物料,如:煤、水泥、石块、砂、粘土、矿石等,由于提升机的牵引 是环行链条,因此允许输送温度较高的材料。

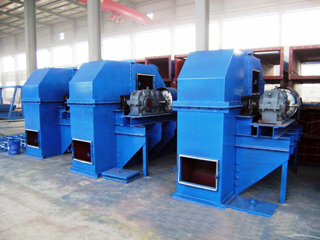

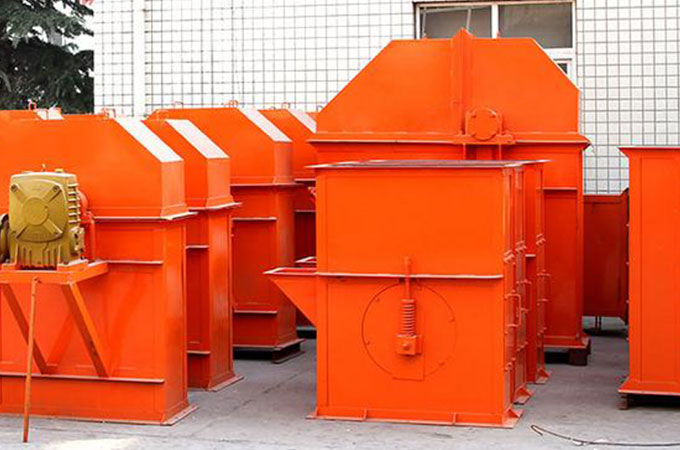

斗式提升机图片

斗式提升机图片展示

斗式提升机优势

  • 大产量,低耗能

    斗式提升机采用流入式喂料,诱导式卸和大容量的料斗密集型布置,驱动功率小,在物料提升时几乎无回料和挖料现象,因此无效功率少,耗能少。

  • 适用范围广

    斗式提升机对提升物料的种类、属性等要求低,不仅可提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料,使用范围广阔。

  • 使用寿命长

    斗式提升机采用先进的设计原理,整机运行稳定可靠,无故障时间超过2万小时;斗式提升机的喂料采取流入式,无需用斗挖料,物料间很少发生挤压和碰撞现象,且喂料、卸料时少有撒落,减少了机械磨损,有效延长设备的使用寿命。

斗式提升机工作原理

料斗把物料从下面的储藏中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转, 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带,装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。斗式提升机一般都装有机壳,以防止斗式提升机中粉尘飞扬。

斗式提升机日常维护

1.斗式提升机在工作过程中应有固定人员看管。看管人员必须具有一般 常识及对本机性能熟悉者。

2.斗式提升机的使用(所输送物料的特性、工作条件、输送量等)应严格遵守斗式提升机使用说明书的一切规定。

3.使用单位对斗式提升机应制订《设备维护、检修安全操作规程》交看管人员遵守。看管人员必须有交接班制度,认真 提升机各部工作情况。

4.应有固定的给料装置向机内均匀给料。给料装置的给料能力应在斗式提升机使用说明书“提升机主要 规范”所列的输送量范围内,不得给料过多而使下部区段被输送物料阻塞。

5.在工作时,确保门是关闭状态。在上、下部区段及经常打开的检视门处应安设适当的照明设备。工作过程中发生故障,必须立即停止运转,消除故障。如有不宜立即消除的缺陷,但对工作又无过大的影响,应作记载待检修时消除。

型号参数

环链胶带提升机技术参数

规格 最大提升高度
(m)
输送量
(m³/h)
物料最大块
(mm)
斗距
(mm)
电机功率
(kw)
TH160型 25 7-12 15-20 400 3-4
TH200型 28 8-15 20-30 500 3-5.5
TH250型 30 10-25 25-35 500 4-7.5
TH300型 30 25-35 30-40 500 5.5-11
TH315型 40 30-40 35-45 512 5.5-15
TH400型 40 45-60 40-55 512 11-22
TH500型 40 65-80 50-60 512 15-30
TH630型 40 100-120 60-65 688 18.5-37
TH800型 40 130-150 65-75 920 22-45

钢丝胶带提升机技术参数

规格 最大提升高度
(m)
输送量
(m³/h)
物料最大块
(mm)
斗容
(L)
电机功率
(kw)
TDG160型 80 34 0-20 2.6 2.2-11
TDG200型 80 45 0-25 4.1 3-15
TDG250型 80 71 0-30 6.5 5.5-22
TDG315型 80 101 0-35 10 7.5-30
TDG400型 80 158 0-40 16 15-45
TDG500型 80 218 0-45 25 18.5-55
TDG630型 80 345 0-50 40 30-90
TDG800型 80 491 0-50 61 45-132

板链提升机技术参数

规格 最大提升度
(m)
最大提升量
(m³/h)
允许占百分比
(%)
节距
( mm)
电机功率
(kw)
10 25 50 75 100
物料最大块(mm)
NE15 40 16 65 50 40 30 25 101.66 1.5-4
NE30 59 31 90 75 58 47 40 152.4 2.2-7.5
NE50 62 60 90 75 58 47 40 152.4 3-15
NE100 58 110 130 105 80 65 55 200 7.5-30
NE150 65 170 130 105 80 65 55 200 11-37
NE200 73 220 170 135 100 85 70 250 18.5-75
NE300 61 320 170 135 100 85 70 250 22-75
NE400 47 420 205 165 125 105 90 300 45-90
NE500 58 500 240 190 145 120 100 300 45-132
