反击破碎机
  • 40年品质保障
  • 国家环保标准
  • 24h免费定制方案

反击破碎机

  • 进料粒度进料粒度≤1300mm -处理物料-

    石灰石、煤矸石、石膏、混凝土、煤、高岭土、白云石、石墨、电石、铁矿石等。

  • 生产能力生产能力≤2000t/h -适用范围-

    广泛用于建材、能源、交通、铁路、砂石料场、矿山开采、煤矿开采、混凝土搅拌站等。

免费咨询

欢迎到厂参观考察 预约热线:0371-67772727

反击破碎机产品简介

反击破碎机具有破碎比大、效率高简单并可以进行选择性破碎等优点,因应用及发展速度很快,迅速超过了其他形式的破碎机。目前反击式破碎机广泛应用于粗碎、中碎细碎等。

反击破是一种新型的碎矿设备,其特点是体积小,构造简单,破碎比大(可达40),能耗少,生产能力大,产品粒度均匀,并有选择性的碎矿作用。

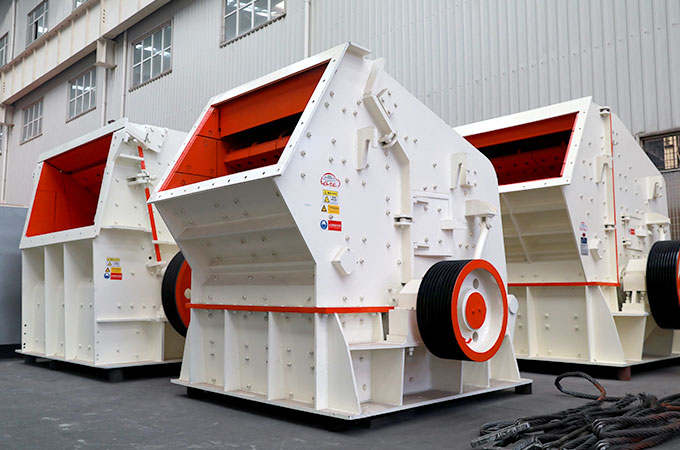

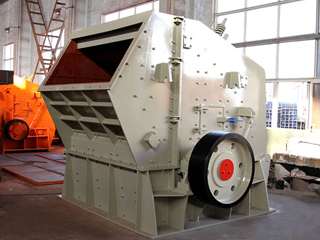

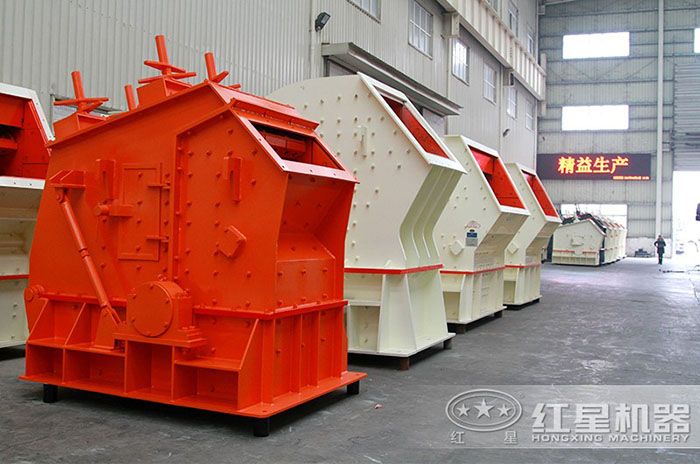

反击破碎机图片

反击破碎机

反击破碎机优势

  • 生产能力强

    反击式破碎机进料口径大,破碎腔深,物料通过量大,破碎充分,产能高。

  • 结构合理

    反击式破碎机的结构简单紧凑,便于操作和维护,机器刚性强,转子具有较大的惯性,破碎力大且耗能少。

  • 成品粒型好

    反击式破碎机的破碎比大,破碎效果好,成品多呈立方体,无张力和裂缝,且粒度可控。

  • 综合效益高

    反击式破碎机的锤头采用高耐磨材质,抗冲击力大,耐磨性高,使用寿命长,综合效益高。

反击破碎机具有哪些优势

1、采用高猛/高铬材料,硬度高,耐磨性强,能有效提高设备的使用寿命。

2、采用独特的齿形反击衬板:使用齿板的大型反击破碎机尤其适用于硬岩破碎,节能高产。

3、成品骨料粒形好呈晶体;石料经过反击式破碎机破碎后成立方体石料,与水泥结合面 ,是楼房建筑,高速公路路基建设,水利工程等使用 的骨料。

4、反击破碎机价格低。

反击破碎机常见故障及 归纳如下

1、飞轮回转,破碎机不工作。原因是由于拉杆弹簧和拉杆损坏、拉杆螺帽脱扣使肘板从支承滑块中脱出,也可能是肘板断裂脱落,应重新更换安装。

2、后肘板断裂频繁。后肘板除传递动力外,还靠其强度的不足起保险作用。除了肘板中部强度过低,其强度不足以克服因正常破碎矿石产生的破碎力而损坏外,可能是拉杆弹簧压得过紧,再加上工作时的破碎力使其过载而断裂,可适当调松弹簧。

3、飞轮显著地摆动,偏心轴回转慢。该故障是由于皮带轮与飞轮键松动或损坏,轮与轴不能同步转动。

4、工作时有金属撞击声、衬板抖动。这种现象往往是破碎腔侧衬板和齿板(动、定)松动,或紧固螺丝松动或断裂造成的,应及时紧固或更换。

本系列反击式破碎机与锤式破碎机相比,反击破碎机的破碎比更大、反击破碎机价格相对便宜,并能更充分地利用整个转子的高速冲击能量。但由于反击破碎机板锤极易磨损,它在硬物料破碎的应用上也受到限制,反击式破碎机通常用来粗碎、中碎或细碎石灰石、煤、电石、石英、白云石、硫化铁矿石、石膏和化工原料等中硬以下的脆性物料。

反击破碎机工作原理

反击破碎机工作原理

反击式破碎机厂家厂址:郑州市高新 产业开发区檀香路8号。

型号参数

  • HX系列反击式破碎机
  • CI系列反击式破碎机
  • HD德版反击式破碎机
  • 反击式破碎机

HX系列反击破 二级反击破(细破)

型号 最大给料粒度(mm) 破碎机重量
含进料斗(kg)
电机功率(kw) 处理能力
(t/h)
HX100S 300 11380 160 60-210
HX120S 350 18112 200 80-300
HX140S 350 29650 400 150-700

HX系列反击破 初级反击破(粗破)适用于建筑垃圾破碎

型号 最大给料粒度(mm) 破碎机重量
含进料斗(kg)
电机功率(kw) 处理能力
(t/h)
HX100P 600 10940 160 60-210
HX120P 900 17252 200 80-400
HX140P 1000 27750 315 200-700

二级和三级反击式破碎机技术参数

型号 最大给料粒度
(mm)
电机功率
(kw)
处理能力
(t/h)
外形尺寸
长 ×宽 ×高(mm)
CI1110 250 160 60-210 2826×2087×2285
CI1213 300 200 80-280 2903×2530×2411
CI1316 300 250 100-350 3320×2770×2535
CI1321 300 315 130-430 2955×3285×2585
CI1521 350 2×(200-250) 200-600 3450×3620×2770
Cl1524 350 2×315 240-700 3450×3925×2855
Cl1630 400 710-800 300-900 3693×4520×3173

初级反击破碎机参数

型号 最大给料粒度
(mm)
电机功率
(kw)
处理能力
(t/h)
外形尺寸
长 ×宽 ×高(mm)
CI1313 600 200 100-480 2972×2560×2937
CI1415 600 250 120-600 2985×2790×3068
CI1620 800 2×(200-250) 220-900 4261×3480×3780
CI2023 800 2×500 400-2000 5151×4424×4712

注:产量根据不同物料,进料粒度等因素其结果将有所不同

型号 转子尺寸(mm) 最大进料粒度(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸(长×宽×高)(mm) 重量(kg)
-150MPa -350MPa
HD1110 Φ1040×1000 400 200 90~190 4P   90-132 3000×2360×2385 15875
HD1315 Φ1300×1500 700 300 180~280 4P   200-270 3735×3156×3055 29600
HD1520 Φ1500×2000 1000 400 350~500 4P   400-500 4310×3330×3660 42000
HD1625 Φ1650×2500 1300 500 500~670 4P   500-670 5540×4330×4600 66000
型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
电机功率
(kw)
外形尺寸
(长×宽×高)
(mm)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 2330×1660×2300
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-55 2370×1700×2390
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 2680×2160×2800
PF-1214 Φ1250×1400 400×1430 350 80-180 6P   132 2650×2460×2800
PF-1315 Φ1320×1500 860×1520 500 100-280 6P   200 3180×2720×3120
PF-1320 Φ1300×2000 993×2000 500 140-380 6P   250 3220×3100×3120
PF-1520 Φ1500×2000 830×2040 700 200-550 4P   315-400 3959×3564×3330
PF-1820 Φ1800×2000 1260×2040 800 300-800 6P   630-710 4400×3866×4009
