直线振动筛
  • 40年品质保障
  • 国家环保标准
  • 24h免费定制方案

直线振动筛

  • 进料粒度进料粒度≤300mm -适用物料-

    花岗岩、河卵石、石灰石等各种硬度属性的物料破碎后的颗粒状、粉状物料。

  • 生产能力生产能力10-600t/h -应用范围-

    矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等领域的筛分工作。

免费咨询

欢迎到厂参观考察 预约热线:0371-67772727

直线振动筛产品简介

直线振动筛是利用振动电机作为简单可靠而有效的动力。振动电机在振动机体上不同的安装组合形式,可产生不同的振动轨迹,从而有效完成各种作业。

直线振动筛简称直线筛,它主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。

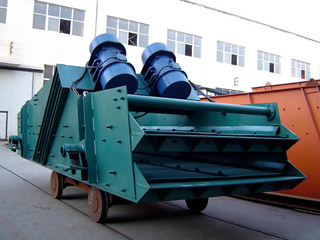

直线振动筛图片

ZSG直线振动筛图片展示

筛分的三种方法

1、序列法:由细到粗的筛分。检修方便,容易观察振动筛各层筛面的工作情况,在由细到粗的筛分流程中,筛面顺次地按照筛孔增加的顺序排列。除此之外单轴振动筛,各筛可以沿整个筛面长度分别排出。

2、重叠法:由粗到细的筛分。在由粗到细的筛分流程中直线振动筛,筛面一个个地重叠起来,上层筛面的筛孔较大,以下各层筛面的筛孔逐渐减下。

3、联合法(混合筛分):在联合流程中,一部分筛面由粗到细排列,一部分筛面由细到粗排列。在生产实践中圆振动筛,通常使用由粗到细或联合的筛分流程。

直线振动筛优势

  • 不易堵塞,筛分效率高

    直线振动筛的筛面振动频率为50Hz,振幅0~2毫米,振动强度为重力加速度的8~10倍,是一般机械振动筛振动强度的2~3倍。筛面不易堵孔,筛分效率高,处理能力大,特别适易于细粒粉体物料的筛分,分级粒度0.074~1mm。

  • 对环境的适应性强

    直线振动筛的激振器通过传动轴驱动筛面作高频振动、筛箱静止。振动系统在近共振状态工作,整机经过减振支承使地面基本不承受动载荷,筛机不需要进行基建,直接安装在坚实平整的地面上或普通钢结构即可正常工作。

  • 结构设计合理

    直线振动筛的振动传动系统采用优质弹性材料柔性连结,长期运转工作可靠;筛机为节能产品,单个激振器功率仅0.15KW,选矿常用2420型电磁振动筛,整机耗电功率不超过1.2KW/台。

河南振动筛生产厂家生产的SZZP直线振动筛是我公司自主创新的不用振动电机的新型振动筛,其分为:碳钢型和不锈钢两种。该机由于筛分精度高,结构简单,维修方便,耗能少,噪音小,封闭性能好,减少粉尘污染,筛网使用寿命长等特点深受用户好评。

厂家地址:河南省-郑州市高新 产业开发区檀香路8号。

型号参数

型号 筛面
规格
筛面
层数
筛孔
尺寸
进料
粒度
处理量 电机
功率
总重量 振动频率 双振幅 筛面
倾角
外形尺寸
(长×宽)(mm) (mm) (mm) (t/h) (kw) (kg) (hz) (mm) (°) 长×宽×高(mm)
ZSG1237 3700×1200 1 4-50 ≤200 10-100 5.5×2 2250 16 6-8 15 3800×2050×1920
2ZSG1237 3700×1200 2 4-50 ≤200 10-100 5.5×2 3345 16 6-8 15 3800×2050×2200
ZSG1443 4300×1400 1 4-50 ≤200 10-150 5.5×2 4100 16 6-8 15 4500×3040×2500
2ZSG1443 4300×1400 2 4-50 ≤200 10-150 5.5×2 4900 16 6-8 15 4500×3040×2700
3ZSG1443 4300×1400 3 4-50 ≤200 10-150 5.5×2 5870 16 6-8 15 4500×3040×2820
2ZSG1548 4800×1500 2 5-50 ≤200 15-200 7.5×2 5836 16 8-10 15 4800×3140×2814
3ZSG1548 4800×1500 3 5-50 ≤200 15-200 7.5×2 6900 16 8-10 15 4799×3140×3014
2ZSG1848 4800×1800 2 5-50 ≤300 50-500 7.5×2 6489 16 8-10 15 4799×3440×2814
3ZSG1848 4800×1800 3 5-50 ≤300 50-500 7.5×2 7750 16 8-10 15 4799×3440×3014
4ZSG1848 4800×1800 4 5-50 ≤200 50-500 11×2 8300 16 8-10 15 4799×3440×3503
2ZSG1860 6000×1800 2 5-150 ≤300 80-600 11×2 9950 16 8-10 15 6000×3440×3326
