圆锥破碎机产品简介

圆锥破碎机（圆锥破）是一种破碎石料的常用设备。工作时，电动机的旋转通过皮带轮或联轴器、传动轴和圆锥部在偏心套的迫动下绕一固定作旋摆运动，从而使圆锥破碎机的破碎壁时而靠近又时而离开固装在调整套上的轧白壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而矿石的破碎。

在不可破异物通过破碎腔或因某种原因机器超载时，弹簧保险系统保险，排矿口增大，异物从破碎腔排出，如异物卡在排矿石可使用清腔系统，使排矿继续增大，使异物排除破碎腔。在弹簧的作用下，排矿口自动复位，机器工作。本系列破碎机分为粗碎圆锥破碎机、中碎圆锥破碎机和细碎圆锥破碎机三种，可根据用户不同需求选购。

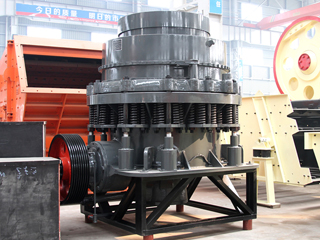

圆锥破碎机

圆锥破的分类与区别

圆锥破碎机按照外形和所使用的配件不同可以分为：弹簧圆锥破碎机和液压圆锥破碎机。其中弹簧式是早期圆锥破所使用的形式，随着自动化程序越来越高，矿山机器也越来越智能化，液压圆锥破应运而生。液压圆锥破有单缸液压和多缸液压之分。多缸处理量更大，破碎比也更大。

液压圆锥破碎机

圆锥式破碎机优势

液压系统，安全性能高
圆锥式破碎机采取液压系统来调节排料口大小，当设备运转过程中遇到异物时，液压系统可使动锥自动下落，异物排出后，动锥体又会自动复位，保证设备安全稳定运作。
破碎力大，高产低耗
圆锥式破碎机采用定轴式结构设计，碾压式破碎原理，处理物料时具有破碎力度大、生产能力强、耗能低等特点，经济易用，实用性强。
使用寿命长
圆锥式破碎机采用高耐磨材质，借鉴国外先进矿机技术铸造而成，改变传统的水式密封装置，采用迷宫式密封，减少灰尘杂质进入设备内部的机率，有效延长了设备的使用寿命。
成品粒度可控，品级高
圆锥式破碎机富含多种腔型，粗、中、细碎一步到位，且设备破碎力度大，可用于高硬度物料的破碎加工，破碎效果好，成品品质佳，能够满足用户的多样化加工需求。

型号参数

单缸圆锥破碎机
多缸液压圆锥破碎机
全液压圆锥破碎机
复合型圆锥破碎机
圆锥破碎机

SC-S中碎系列单缸液压圆锥破碎机参数：

型号	腔型	最大进料尺寸（mm）	最小排料口尺寸（mm）	装机功率（kw）	处理能力（t/h）
SC100S	C1	250	22	90	85-170
SC100S	C2	200	19	90	70-130
SC160S	C1	360	25	160	125-345
SC160S	C2	300	22	160	108-305
SC250S	C1	450	35	250	267-605
SC250S	C2	400	29	250	225-515
SC315S	C1	560	41	315	349-1050
SC315S	C2	500	38	315	318-892

SC细碎系列单缸液压圆锥破碎机技术参数：

型号	腔型	最大进料尺寸（mm）	最小排料口尺寸（mm）	装机功率（kw）	处理能力（t/h）
SC100	F1	150	10	90	45-135
	F2	90	10	90	43-118
	F3	50	6	90	36-71
SC160	F1	200	13	160	69-215
	F2	115	10	160	57-184
	F3	75	8	160	63-126
SC250	F1	215	16	250	116-396
	F2	140	13	250	97-328
	F3	70	8	250	95-252
SC315	F1	275	16	315	177-662
	F2	175	16	315	162-552
	F3	85	13	315	195-401
SC560	F1	300	22	560	448-1512
	F2	195	19	560	380-1373
	F3	90	13	560	357-912
SC750	F1	370	25	750	394-2181
	F2	300	19	750	342-2020
	F3	230	16	750	267-1814
	F4	120	13	750	248-1165
	F5	85	10	750	185-1170

型号	破碎机腔型	破碎锥大端直径（mm）	给料口宽度（mm）	最大给料尺寸（mm）	排料口调整范围（mm）	处理能力（t/h）	主电动机功率（kw）	主机重量（t）
HPM200	C1	900	210	178	22~38	160~250	160	10.1
	C2		155	132	18~38	145~250
	C3		130	110	14~38	120~250
	F1		118	100	12~25	108~210
	F2		90	76	10~25	81~210
	F3		70	60	8~25	72~210
HPM300	C1	1100	235	200	26~45	230~445	250	17.8
	C2		211	180	20~45	200~445
	C3		135	115	16~45	180~445
	F1		124	105	14~25	160~220
	F2		96	82	12~25	140~220
	F3		70	60	8~25	120~220
HPM400	C1	1400	330	280	26~51	270~630	315	25
	C2		200	170	22~51	243~630
	C3		152	130	16~51	210~630
	F1		135	115	12~25	162~370
	F2		106	90	10~25	126~370
	F3		80	68	8~25	104~370
HPM500	C1	1500	335	285	32~51	365~790	400	34.1
	C2		229	190	25~51	328~790
	C3		180	152	19~51	280~790
	F1		152	130	13~25	202~450
	F2		124	105	10~25	158~450
	F3		88	75	8~25	122~450
HPM800	C1	2000	385	326	32~51	616~1100	630	69.2
	C2		350	298	25~51	522~1100
	C3		280	238	16~51	380~1100
	F1		160	136	13~25	328~730
	F2		120	102	10~25	270~730
	F3		90	77	8~25	166~730

型号	腔型	破碎锥大端直径（mm）	排料口调整范围（mm）	推荐最小排料口时开边给料口尺寸（mm）	最大给料尺寸（mm）	处理能力（t/h）	主电动机功率（kw）	机器本体重量（t）
HXGYS 300	C1	910	13~38	175	150	81~180	6P 90	10
	C2		9~22	102	85	60~180
	F1		3~16	76	65	36~145
	F2		3~13	41	35	36~130
HXGYS 400	C1	1200	19~51	241	205	207~400	6P 200	20
	C2		16~38	210	178	162~350
	C3		13~31	137	115	126~310
	F1		8~25	105	89	109~230
	F2		6~16	89	76	82~230
	F3		3~16	64	54	40~230
HXGYS 500	C1	1600	25~64	269	228	280~650	6P 280	40
	C2		22~51	241	205	258~450
	C3		16~38	209	178	180~410
	F1		10~25	133	113	162~355
	F2		6~19	89	76	136~330
	F3		5~13	70	60	90~300

规格	型号	破碎锥大端直径（mm）	排料口调整范围（mm）	推荐最小排料口时开口边给料口尺寸（mm）	最大给料尺寸（mm）	处理能力（t/h）	主电动机功率（kw）	机器本体重量（kg）
PSG 900	0910	914 （3′）	9-22	102	85	45-91	6P 75	9980
	0917		13-38	175	150	59-163
	0904		3-13	41	35	27-90
	0906		3-16	76	65	27-100
PSG 1300	1313	1295 （4¼′）	13-31	137	115	109-181	6P 160	22460
	1321		16-38	210	178	132-253
	1324		19-51	241	205	172-349
	1306		3-16	64	54	36-163
	1308		6-16	89	76	82-163
	1310		8-25	105	89	109-227

规格	型号	破碎锥大端直径 (mm)	最大给料尺寸 (mm)	排料口宽度 (mm)	处理能力 (t/h)	电动机功率 (kw)	总重量（t）	外形尺寸（长×宽×高）（mm）
Φ600	PYB600	600	65	12-25	40	8P 30	5	2234×1370×1675
Φ600	PYD600	600	35	3-13	12-23	8P 30	5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P 55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P 110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P 160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P 280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470
